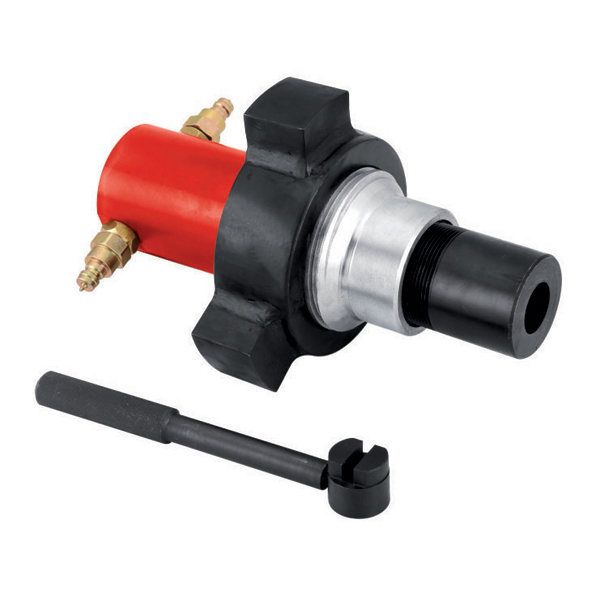

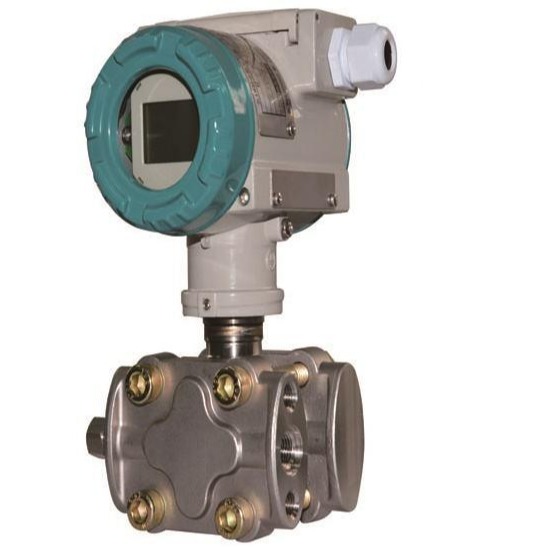

　　壓力傳感器的分類

　　壓力傳感器是使用最為廣泛的一種傳感器，應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

　　常用的壓力傳感器有應變片壓力傳感器、陶瓷壓力傳感器、擴散硅壓力傳感器、藍寶石壓力傳感器、壓電壓力傳感器。壓力傳感器按用途分類主要是壓力監視、壓力測量和壓力控制及轉換成其他量的測量。按供電方式分為壓阻型和壓電型傳感器，前者是被動供電的，需要有外電源。后者是傳感器自身產生電荷，不需要外加電源，根據不同領域?qū)毫y量的精度不同分為低精度和高精度的壓力傳感器。

壓力傳感器實驗報告

　　壓力傳感器特性及應用設計實驗報告

　　一、目的要求：

　?。ㄒ唬┝私鈮毫鞲衅鞯墓ぷ髟砑皯?yīng)用。

　?。ǘ┰O(shè)計一個數字式壓力裝置。

　　二、實驗裝置：

　　壓力傳感器電位差計穩壓電源游標卡尺

　　指針式電流計砝碼計算機

　　三、實驗原理：

　　壓力傳感器是由四片電阻應變片組成，分別粘貼在彈性體的平行梁上、下兩表面。四個應變片組成電橋采用非平衡電橋原理，把壓力轉化成不平衡電壓進行測量。如下：

　?。ㄒ唬?yīng)變與壓力的關系。

　　電阻應變片石將機械應變轉換成電阻阻值得變化。

　　粘貼應變片處的應變?yōu)棣牛絝/Y＝6FL0/bhhY

　　所以應變?chǔ)排c壓力F成正比關系

　?。ǘ?yīng)變力與電阻的關系。

　　彈性體的應變發生變化，粘貼在其上的電阻應變片也隨之發生變化，受拉的電阻音變片電阻增加，而受壓的電阻應變片電阻減少，把四個電阻應變片組成一個電橋，這便成了差動電橋。

　?。ㄈ╇娮枧c電壓的對應正比關系。

　　若R1=R2=R3=R4和ΔR1=ΔR2=ΔR3=ΔR4，則有四實驗步驟：

　?。ㄒ唬?，設計測量壓力傳感器特性的電路、儀器

　　裝置、并測量其特性曲線。

　　1根據下圖安裝好儀器裝置。

　　等截面梁結構電路圖

　　等截面梁結構應變片安裝示意圖

　　2根據全橋法測電阻安裝好電路圖。

　　全橋法測電阻

　　3，把C、Ｄ接口接入電位差計并調整電阻箱使數字顯示最小

　　4，分別在托盤里放入5、15、35、85、185克砝碼，記錄數據并填入表格。

　　5，數據處理。

　　h=1.0mma=24.60mmL=180.0mm

　　3.41

　　1.71

　　0.87

　　0.52

　　0.34

　　0.26

　　平均值（ｖ）3.41

　　1.72

　　0.86

　　0.51

　　0.34

　　0.27

　　卸載電壓（ｖ）

　　3.41

　　1.74

　　0.88

　　1.53

　　1.35

　　0.25

　　加載電壓（ｖ）

　　185

　　85

　　35

　　15

　　5

　　0

　　加載力（ｇ）

　　圖A：3.41

　　79.59

　　1.813

　　185

　　5

　　1.71

　　36.57

　　0.833

　　85

　　4

　　0.87

　　15.06

　　0.343

　　35

　　3

　　0.52

　　6.45

　　0.147

　　15

　　2

　　0.34

　　2.15

　　0.049

　　5

　　1

　　0.26

　　0

　　0

　　0

　　電壓

　　應力（*1000000）

　　載荷Ni（N）

　　重量

　　次數

　　圖B：U(mv)

　　U=0.04F+0.26

　　F（N）

　　圖C

　?。ǘ┰O(shè)計一個數字式壓力裝置。

　　四實驗步驟：

　　數字顯示窗口

　　開關

　　0000

　　電源

　　托盤

　　數字壓力裝置外表

　?。ǘ┰O(shè)計一個數字式壓力裝置。

　　數字壓力裝置內置圖

　　托盤

　　數字壓力裝置內置電路圖

　　電位差計

　　轉換器

　　計算機

　　電源

　　開關

　　指導教師：

　　XXX

壓力傳感器實驗報告
